Máy khoan định hướng ngang HDD Vermeer D24X40 S3
Xuất xứ: USA
LH: 0986106015 Zalo/WhatsApp
Máy khoan định hướng ngang HDD Vermeer D24x40 S3

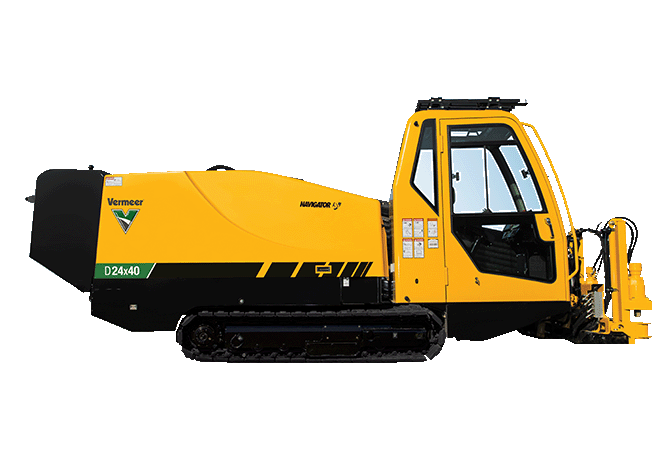

Vermeer D24x40 S3 Navigator® là dòng máy khoan ngang định hướng (HDD – Horizontal Directional Drill) thế hệ thứ 3, được thiết kế nhằm mang lại hiệu suất khoan mạnh mẽ, độ chính xác cao và vận hành êm ái nhất trong phân khúc trung cấp.
Với lực kéo/đẩy lên đến 28.000 lb (124,6 kN), mô-men xoắn 4.200 ft-lb (5.694 Nm) và tốc độ di chuyển bàn đẩy 240 fpm (73,2 m/phút), D24x40 S3 giúp các nhà thầu hoàn thành nhiều mét khoan hơn mỗi ngày, đồng thời giảm tiếng ồn, tăng độ thoải mái và an toàn cho người vận hành.
Tính năng nổi bật máy khoan định hướng ngang HDD Vermeer D24x40 S3.
-
💪 Hiệu suất mạnh mẽ – năng suất tối đa
Với lực thrust/pullback 28.000 lb (12,7 tấn) và mô-men xoắn 4.200 ft-lb, máy dễ dàng xử lý các dự án khoan ngầm cỡ trung bình đến lớn, như lắp đặt đường điện, ống nước, cáp quang, gas hay hạ tầng ngầm đô thị. -
⚡ Tốc độ dẫn đầu phân khúc
Tốc độ bàn đẩy 240 fpm (73,2 m/phút) nhanh hơn 20% so với đối thủ cùng phân khúc, giúp tăng năng suất và rút ngắn thời gian thi công. -

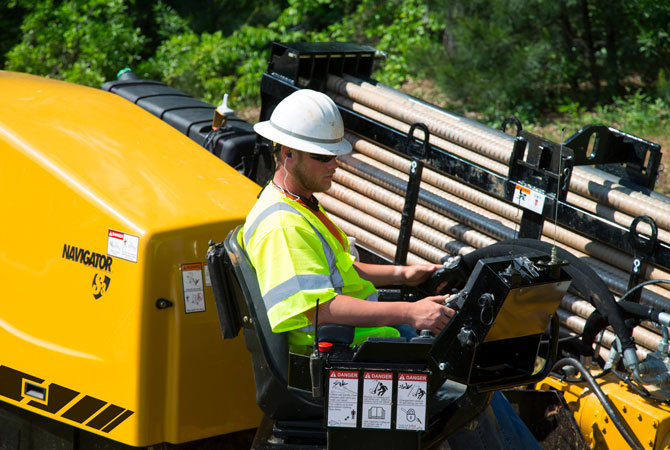

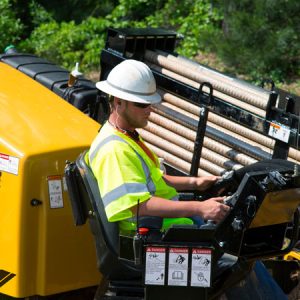

🔇 Vận hành êm ái – Giảm tiếng ồn hiệu quả
Mức ồn chỉ 82,9 dB(A) tại vị trí người vận hành (hoặc 75,7 dB(A) trong cabin), giúp giảm thiểu ảnh hưởng đến khu dân cư và tăng khả năng giao tiếp tại công trường. -
🖥️ Màn hình cảm ứng Aurora™ thông minh
Màn hình Aurora™ Touchscreen Display hiển thị đầy đủ dữ liệu khoan, kế hoạch đường khoan (bore plan), thông tin định vị và báo lỗi hệ thống – giao diện trực quan, dễ sử dụng và nâng cao hiệu quả vận hành. -
🛠️ Thiết kế thân thiện – Bảo trì nhanh chóng
Kết cấu khoang động cơ mở rộng, dễ tiếp cận các bộ phận chính như lọc dầu, hệ thống thủy lực và truyền động, giúp tiết kiệm thời gian bảo trì và giảm chi phí vận hành. -
🏗️ Tùy chọn cabin tiện nghi
Phiên bản cabin kiểu excavator giúp tăng không gian chân và giảm mệt mỏi trong quá trình vận hành dài ngày.
Các chức năng điều khiển bố trí khoa học, hỗ trợ thao tác nhanh, chính xác. -
🔐 An toàn & thông minh
Trang bị Strike Alert cảnh báo va chạm ngầm, Remote Lockout ngắt điều khiển từ xa, và Stakedown System giúp máy ổn định tuyệt đối khi khoan.
Thông số kỹ thuật máy khoan định hướng ngang HDD Vermeer D24x40 S3
| Danh mục | Thông số kỹ thuật |
|---|---|
| Model | Vermeer D24x40 S3 |
| Thrust/Pullback | 28,000 lb (124.6 kN) |
| Max carriage speed | 240 fpm (73.2 m/min) |
| Max spindle torque | 4,200 ft-lb (5,694.4 Nm) |
| Max spindle speed | 270 rpm |
| Minimum bore diameter | 4 in (10.2 cm) |
| Ground drive speed (fwd) | 3.3 mph (5.3 km/h) |
| Noise level at operator’s ear | 82.9 dB(A) |
| Noise level in cab | 75.7 dB(A) |
| Drill rack angle | 14°–21° (24.9–38.4%) |
Động cơ (Engine Options)
| Đặc điểm | Tùy chọn 1 (Tier 4 Final / EU Stage V) | Tùy chọn 2 (Tier 3 / EU Stage IIIA) |
|---|---|---|
| Hãng / Model | John Deere 4045 | John Deere 4045 |
| Công suất cực đại | 125 HP (93 kW) @ 2400 rpm | 125 HP (93 kW) @ 2400 rpm |
| Dung tích xi-lanh | 4.5 L (275 cu in) | 4.5 L (275 cu in) |
| Hệ thống làm mát | Làm mát bằng nước (Liquid cooled) | Làm mát bằng nước (Liquid cooled) |
| Kiểu nạp khí | Turbocharged | Turbocharged |
| Nhiên liệu | Ultra-low sulfur diesel | Diesel |
Hệ thống khoan (Drilling System)
| Danh mục | Thông số |
|---|---|
| Drilling Fluid Flow (max) | 50 gpm (189.3 L/min) |
| Max Drilling Fluid Pressure | 1,050 psi (7.2 MPa) |
| Drill Pipe Type | Firestick® |
| Chiều dài cần khoan | 10 ft (3 m) |
| Đường kính cần khoan | 2.38 in (6 cm) |
| Trọng lượng mỗi cần | 73 lb (33.1 kg) |
| Bán kính uốn cong tối thiểu | 108.2 ft (33 m) |
Kích thước & Trọng lượng (Dimensions & Weight)
| Danh mục | Thông số kỹ thuật |
|---|---|
| Chiều dài vận chuyển tối thiểu | 20.1 ft (6.1 m) |
| Chiều rộng vận chuyển tối thiểu | 89 in (226.1 cm) |
| Chiều cao vận chuyển tối thiểu | 76 in (193 cm) |
| Chiều cao có cabin | 102 in (259.1 cm) |
| Trọng lượng không cabin | 20,700 lb (9,389 kg) |
| Trọng lượng có cabin | 22,250 lb (10,092 kg) |
Dung tích chứa (Fluid Capacities)
| Mục | Dung tích |
|---|---|
| Bình nhiên liệu | 44 gal (166.6 L) |
| Bình dung dịch làm mát (antifreeze) | 3.9 gal (14.7 L) |
Ứng dụng thực tế máy khoan định hướng ngang HDD Vermeer D24x40 S3

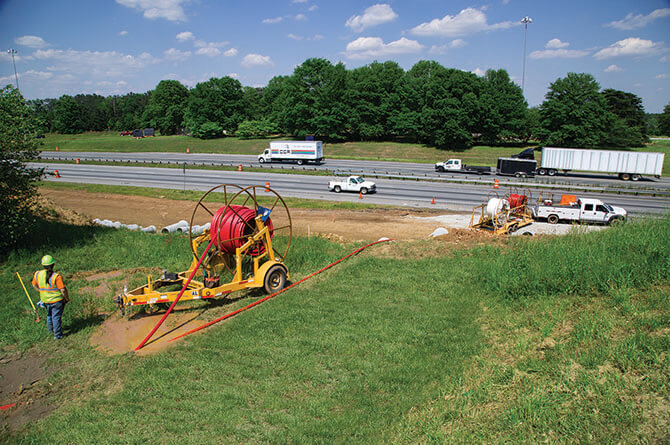

- Thi công đường ống điện, cáp quang, cấp thoát nước, khí đốt trong khu dân cư và khu công nghiệp.
- Dự án năng lượng tái tạo, hạ tầng đô thị thông minh, và đường dây điện ngầm.
- Các nhà thầu HDD chuyên nghiệp yêu cầu thiết bị mạnh, êm, và tiết kiệm nhiên liệu.
Tính năng tiêu chuẩn & tùy chọn
✅ Tiêu chuẩn đi kèm:
- Hệ thống Strike Alert, Stakedown, Flow Indicator, Breakout Vise
- Đèn khoan ban đêm, khóa điều khiển từ xa (Remote Lockout)
- Màn hình Aurora™ Touchscreen, hiển thị thông tin bore plan và định vị
🔧 Tùy chọn thêm:
- Cabin điều khiển kín, cách âm
- Bộ định vị Digitrak Falcon® tương thíchBộ tời kéo, ống bơm dung dịch, và Firestick® drill rods bổ sung
Liên hệ chi tiết máy khoan định hướng ngang HDD Vermeer D24x40 S3: 0986106015 Zalo/WhatsApp
